Литье 110Г13Л (сталь Гадфильда) против обычных марок сталей: почему для футеровки и брони дробилок нет альтернативы

Когда начинающие снабженцы или молодые механики впервые сталкиваются с покупкой брони, щек или футеровки для дробилок, у них часто возникает соблазн сэкономить. Зачем переплачивать за специальное литье, если можно взять обычный конструкционный лист, например, из Ст3 или 45-й стали, отдать знакомому токарю и вырезать нужную пластину втридешева? Со стороны кажется, что железо оно и есть железо.

Но на практике такая самодеятельность заканчивается плачевно уже в первую смену. Обычная сталь в камере щековой или конусной дробилки стирается буквально на глазах, превращаясь в фольгу под тоннами абразивной руды. За годы работы с дробильным оборудованием нам пришлось перепробовать множество вариантов, и вывод здесь однозначный: для тяжелых ударных нагрузок ничего лучше высокомарганцовистой стали Гадфильда человечество пока не придумало. Давайте разберем, в чем ее магия и почему обычной стали здесь не место.

Что такое сталь 110Г13Л и как она работает

Марка 110Г13Л это классика жанра в мире тяжелого машиностроения. Буква «Л» означает литейное исполнение, «Г13» говорит о том, что в сплаве содержится около 13% марганца, а «110» — это сотые доли углерода. В исходном состоянии после правильной закалки эта сталь не сказать чтобы сверхтвердая, ее твердость по Бринеллю держится в районе 200–220 HB. По меркам горного дела это даже относительно мягкий материал.

Но вся химия процесса начинается тогда, когда броня встает на свое место в дробилку. Когда на плиту или футеровку обрушивается многотонный удар падающего камня, гранита или руды, в поверхностном слое металла происходит структурный сдвиг. Происходит колоссальный наклеп: в зоне удара металл мгновенно упрочняется, а его твердость подскакивает до 450–550 HB и выше. При этом сердцевина детали остается вязкой и пластичной. Поверхность работает как щит, а внутренняя часть гасит удар, не давая детали расколоться пополам.

Почему обычные конструкционные стали не выдерживают

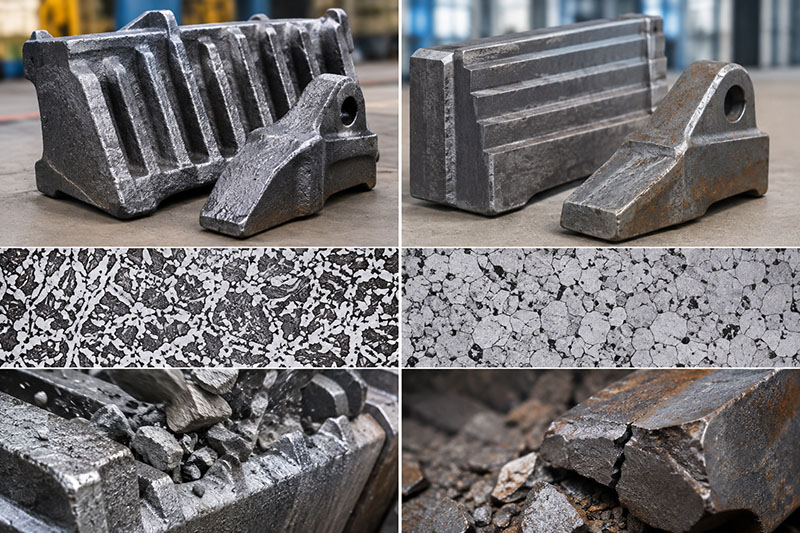

Если сравнить поведение высокомарганцовистого литья и обычной углеродистой или легированной стали в условиях карьера, разница становится очевидной сразу.

Отсутствие эффекта наклепа: обычные стали (типа Ст45 или 40Х) при ударах не упрочняются поверхностно, а накапливают усталость металла, идут микротрещинами и быстро скалываются.
Абразивный износ: твердость обычного металла быстро исчерпывается при трении о кварциты и базальты, в то время как 110Г13Л за счет самозакалки под ударом постоянно «обновляет» износостойкий рабочий слой.
Хрупкость при перегрузках: если попытаться закалить обычную сталь до высокой твердости, чтобы она сопротивлялась абразиву, она станет хрупкой как стекло и лопнет от первого же крупного куска породы.

Сравнение материалов для футеровки и брони

Чтобы было понятно, чем отличаются популярные материалы, применяемые в запчастях к дробильному оборудованию, мы свели основные показатели в таблицу:

Марка стали	Исходная твердость	Твердость под нагрузкой (наклеп)	Поведение при сильных ударах	Где применяется
Ст3 / Ст45	150 - 200 HB	Не меняется	Быстро истирается, мнется, деформируется.	Непригодно для зон ударного дробления.
Сталь 40Х (улучшенная)	280 - 350 HB	Слегка растет	Ходержит умеренные нагрузки, но на абразиве быстро лысеет.	Валы, оси, зубчатые колеса (но не броня).
Сталь 110Г13Л (Гадфильд)	200 - 220 HB	До 500 - 550 HB	Идеально! Поверхность твердеет, сердцевина гасит удары.	Дробящие плиты, конусы, била, щеки, футеровки.

Главные секреты правильного литья 110Г13Л

Мало просто написать в спецификации «сталь 110Г13Л». На практике качество готовой брони или щеки на 70% зависит от соблюдения технологии литья и термической обработки на заводе. Если здесь схалтурить, даже марганцовистая сталь не спасет.

1. Строгое соблюдение химического состава

Соотношение марганца и углерода должно выдерживаться с ювелирной точностью. Если марганца в расплаве окажется меньше 11%, нужного эффекта самозакалки не произойдет, и деталь сотрется как обычная железяка.

2. Режим высокотемпературной закалки (астенитизация)

Это самый критический этап. Отливку необходимо нагреть до температуры около 1050–1100 градусов Цельсия, выдержать и быстро охладить в воде. Если нарушить этот режим, по границам зерен металла выделятся карбиды, и плита станет хрупкой как керамика — она расколется при первом же пуске дробилки.

Резюме

Попытки найти дешевую альтернативу стали 110Г13Л для тяжелонагруженных узлов дробилок обречены на провал. Сочетание вязкой сердцевины и феноменальной способности к поверхностному упрочнению под ударом делает сталь Гадфильда безальтернативным решением. Выбирая качественное литье для футеровки и брони, вы защищаете свое предприятие от внеплановых остановок и лишних затрат на ремонт.
