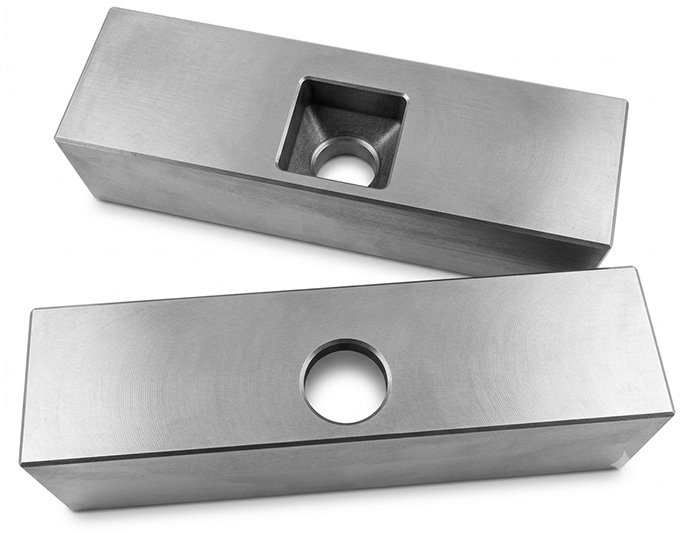

Клин СМД-110(А)
Клин СМД-110(А)
Номер чертежа: 1049002015
Материал:
Вес (кг):
Кол-во на машину: 2
Клин СМД-110(А): как узел фиксации плит влияет на стабильную работу щековой дробилки
В конструкции щековой дробилки СМД-110 нет второстепенных деталей, но регулировочные и упорные клинья часто недооценивают. А ведь именно клин СМД-110 (включая модификацию СМД-110А) отвечает за жесткую фиксацию распорных плит и точную настройку ширины выходной щели. На практике этот узел постоянно находится под воздействием жесточайшей вибрации и многотонных знакопеременных нагрузок, возникающих при разрушении прочной горной породы.По нашему опыту, если геометрия клинового механизма нарушена хотя бы на пару миллиметров или металл не выдерживает давления, плита начинает «гулять». Это приводит к моментальному разбиванию сопряженных поверхностей, перекосу подвижной щеки и, в конечном счете, к аварийной остановке всего дробильно-сортировочного комплекса в самый разгар сезона.
Регулировочный и упорный клин СМД-110А: типичные проблемы и износ
В зависимости от места установки в механизме регулировки выходной щели, детали выполняют разные задачи: регулировочный клин щековой дробилки отвечает за изменение параметров фракции, а упорный клин СМД-110 жестко фиксирует выбранное положение. Работа в постоянном контакте с каменной пылью и отсевом накладывает свой отпечаток.С какими дефектами клинового узла чаще всего сталкиваются механики на карьерах:
- Смятие рабочей поверхности. Если клинья фиксации распорных плит отлиты или откованы из мягкой стали без правильной термообработки, металл под давлением сухарей и плит начинает сминаться, теряя первоначальный угол наклона.
- Нарушение геометрии угла наклона. Кустарное производство часто грешит неточными углами. Если сопряжение поверхностей неплотное, нагрузка распределяется неравномерно, что вызывает локальные напряжения и трещины в станине.
- Заклинивание в направляющих. При попадании мелкого абразива и из-за заусенцев на некачественно обработанном клине СМД-110А узел намертво застревает, делая невозможной оперативную регулировку зазора.
Как правильно подобрать износостойкий клин СМД-110 от «ЛитКрафт»
Чтобы купить клин СМД-110, который выдержит несколько сезонов интенсивной работы, нужно смотреть не на краску, а на качество механической обработки и марку стали. Компания «ЛитКрафт» производит элементы клинового механизма строго по оригинальным заводским чертежам. Мы уделяем особое внимание чистоте обработки наклонных поверхностей, ведь от этого напрямую зависит плавность хода и надежность фиксации распорной системы.Каждый регулировочный и упорный клин СМД-110(А) нашего производства проходит инструментальный контроль на соответствие геометрическим допускам. Использование износостойких сплавов позволяет минимизировать выработку металла даже при работе на самом абразивном сырье (гранит, диабаз, кварцит).
Важные нюансы при замене запчастей СМД-110:
- Парная замена. Если один из регулировочных клиньев имеет сильную выработку, менять их рекомендуется парой, иначе добиться идеальной соосности плит будет практически невозможно.
- Контроль сопутствующих узлов. При замене клина обязательно делайте ревизию состояния ползунов, сухарей и натяжных винтов дробилки.
- Соответствие модификации. Перед заказом запчасти СМД-110 от производителя обязательно сверяйте год выпуска оборудования, так как в версиях СМД-110 и СМД-110А могут быть незначительные отличия в размерах пазов.
По запросу
