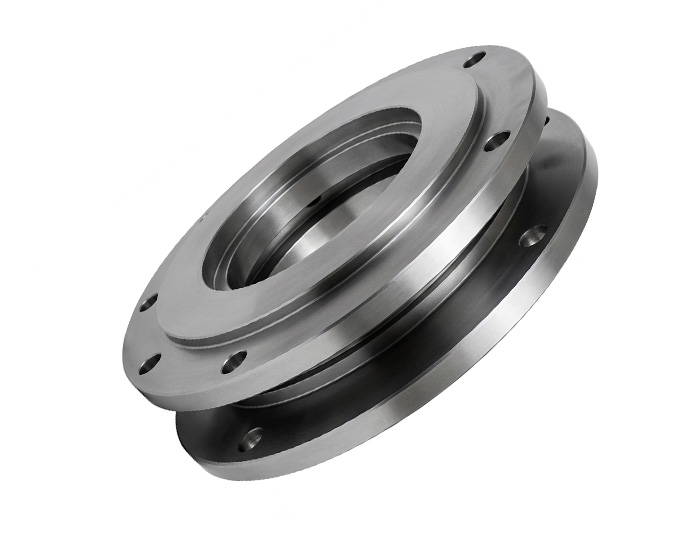

Крышка стакана СМД-110(А)
Крышка стакана СМД-110(А)
Номер чертежа: 1049102004
Материал: СЧ20
Вес (кг): 31
Кол-во на машину: 2
Одна деталь защищает весь подшипниковый узел щековой дробилки
В обслуживании тяжелого дробильного оборудования есть золотое правило: если упустил герметичность подшипникового узла — жди скорого и очень дорогого ремонта. Крышка стакана СМД-110 (включая модернизированную версию СМД-110А) — это как раз тот элемент, который замыкает контур защиты главного вала. Она закрывает торец подшипникового стакана, удерживает внутри смазку под давлением и не дает вездесущему каменному отсеву пробиться к роликам.По нашему опыту, во время планового ТО или экстренной переборки механики нередко закрывают глаза на микротрещины, сколы или деформацию старых крышек, ставя их обратно. В худшем случае — заказывают отливку у сомнительных подрядчиков, где плоскость прилегания приходится выравнивать болгаркой. Чем это заканчивается? Постоянной утечкой масла, перегревом и клином опорного узла прямо посреди рабочего сезона.
Торцевая крышка СМД-110А: критические точки износа и последствия кустарного литья
Подшипниковый узел щековой дробилки СМД-110 работает в условиях дикой вибрации. Крышка подшипникового узла дробилки жестко крепится к стакану или станине, испытывая постоянное давление от ударов при разрушении породы. Любые отклонения в качестве материала здесь быстро вылазят наружу.С какими скрытыми дефектами некачественных крышек стакана сталкиваются на практике:
- Нарушение плоскостности фланца. Если крышка стакана СМД-110А отлита с внутренними напряжениями или плохо проточена, добиться герметичности прокладки невозможно. Смазка будет сочиться наружу, а пыль — засасываться внутрь.
- Пористость и скрытые раковины металла. При литье без строгого контроля температурного режима внутри детали остаются воздушные пустоты. От постоянной вибрации такая торцевая крышка СМД-110 может просто лопнуть пополам прямо во время работы дробилки.
- Несовпадение крепежных отверстий. Смещение центров отверстий под болты даже на миллиметр превращает монтаж в сущий ад, заставляя ремонтную бригаду тратить драгоценные часы на рассверливание и подгонку по месту.
Почему стоит выбрать износостойкую крышку стакана СМД-110 от «ЛитКрафт»
Если вам нужно купить крышку стакана СМД-110, которая обеспечит идеальное уплотнение подшипника щековой дробилки, выбирайте детали заводского производства. Компания «ЛитКрафт» выпускает данные комплектующие строго по оригинальным машиностроительным чертежам. Мы используем прочные сплавы, устойчивые к динамическим нагрузкам и усталостному разрушению металла.Каждая крышка стакана СМД-110(А) нашего производства проходит чистовую механическую обработку посадочных поверхностей и канавок под лабиринтные уплотнения на точных станках. Это гарантирует плотное прилегание к стакану и корпусу подшипника дробилки без зазоров и перекосов.
Советы механика по монтажу запчастей СМД-110:
- Всегда обновляйте уплотнители. При установке новой крышки никогда не используйте старые резиновые кольца или изношенные лабиринты — уплотнение должно меняться комплектом.
- Проверяйте модификацию. Несмотря на высокую унификацию, перед тем как заказать запчасти СМД-110 от производителя, сверяйте размеры крепежных фланцев, так как у СМД-110 и СМД-110А могут быть отличия в зависимости от года выпуска.
- Соблюдайте момент затяжки. Неравномерная затяжка крепежных болтов крышки может вызвать перекос лабиринтного уплотнения, что приведет к трению деталей и локальному перегреву вала.
