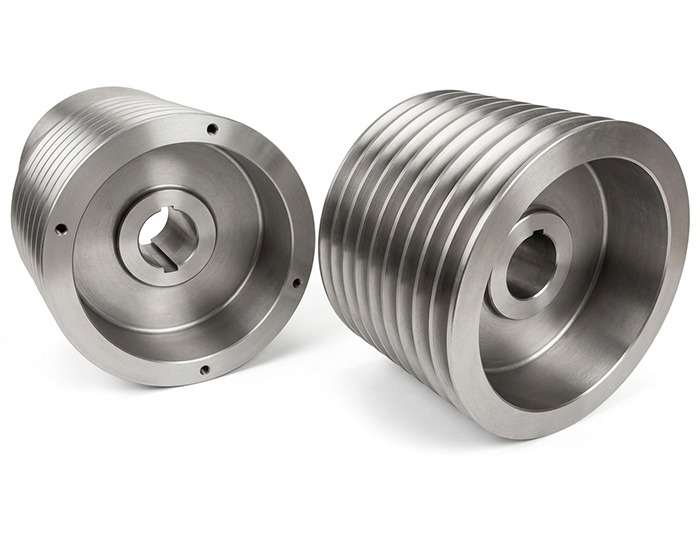

Шкив СМД-110(А)
Шкив СМД-110(А)
Номер чертежа: 4845002014
Материал: СЧ20
Вес (кг): 1090
Кол-во на машину: 1
Приводной шкив щековой дробилки СМД-110 — деталь массивная и, на первый взгляд, неубиваемая. Он передает крутящий момент от электродвигателя через ремни на эксцентриковый вал, одновременно работая как маховик для сглаживания пиковых нагрузок. Те, кто лично занимается обслуживанием карьерной техники, подтвердят: малейший дефект этого узла способен за пару недель приговорить дорогущие подшипники станины и превратить работу дробильно-сортировочного комплекса в сплошную борьбу с дикой вибрацией.
По нашему практическому опыту, когда родной шкив СМД-110 изнашивается или трескается от усталости металла, в целях экономии часто заказывают отливку «на стороне». В итоге механики получают деталь без финишной балансировки и с прослабленной посадкой. Натянуть ремни на такой узел — полбеды, а вот остановить разбивание шпоночного паза в процессе работы уже не удастся. Давайте разберем, почему приводной шкив дробилки требует жесткого соблюдения технологии при производстве.
Маховик-шкив СМД-110А: типичные дефекты и скрытые проблемы кустарного литья
Специфика работы СМД-110 и СМД-110А подразумевает постоянные жесткие удары при разрушении горной породы. Клиноременная передача дробилок обязана работать плавно. Если сам шкив щековой дробилки имеет внутренние дефекты, это моментально сказывается на всей силовой линии.С какими критическими проблемами чаще всего сталкиваются на карьерах:
- Дисбаланс колеса. Из-за большой массы шкив СМД-110А должен проходить обязательную статическую и динамическую балансировку. Если внутри отливки остались скрытые шлаковые раковины или нарушена толщина обода, шкив начинает «бить». Эта вибрация напрямую идет на эксцентриковый вал, разбивая подшипниковые узлы.
- Быстрый износ ручьев под ремни. Если производитель использовал мягкий чугун или сталь без контроля твердости, клиновые канавки быстро истираются абразивной каменной пылью. Ремни начинают проваливаться, гореть и проскальзывать под нагрузкой, снижая общую производительность агрегата.
- Разбивание шпоночного паза и посадочного места. Прослабленный внутренний диаметр ступицы — прямая дорога к провороту детали на валу. Стоит шпонке слегка залюфтить, и мощные удары дробилки быстро превратят правильное посадочное отверстие в эллипс.
Почему шкив СМД-110 от «ЛитКрафт» обеспечивает надежную передачу момента
Если вам нужно купить шкив СМД-110, который встанет на вал без люфтов и прослужит несколько сезонов, забудьте про кустарное производство. Компания «ЛитКрафт» производит приводные колеса строго по оригинальным заводским чертежам. Мы используем износостойкое чугунное и стальное литье повышенной прочности, способное гасить резонансные колебания и выдерживать жесткие рывки при заклинивании камеры дробления.Каждый маховик-шкив СМД-110(А) нашего производства проходит прецизионную токарную обработку профиля ручьев и расточку ступицы на точных станках. Особое внимание мы уделяем финишной балансировке готового изделия, что полностью исключает биение узла на рабочих оборотах двигателя.
Советы механика по установке и уходу за приводным узлом:
- Контроль соосности шкивов. При монтаже обязательно проверяйте параллельность валов двигателя и дробилки. Перекос даже в один градус вызовет моментальный износ ремней и боковое давление на обод шкива.
- Сверка модификаций перед заказом. Заказывая запчасти СМД-110 от производителя, всегда уточняйте профиль и количество ручьев (обычно это ремни профиля Д или Е). У моделей СМД-110 и СМД-110А параметры шкива могут отличаться в зависимости от установленного электродвигателя.
- Проверка затяжки крепления. Регулярно осматривайте узел фиксации шкива на валу во время планового ТО, чтобы вовремя заметить ослабление стопорных элементов и не допустить разбивания шпоночного узла.
По запросу
