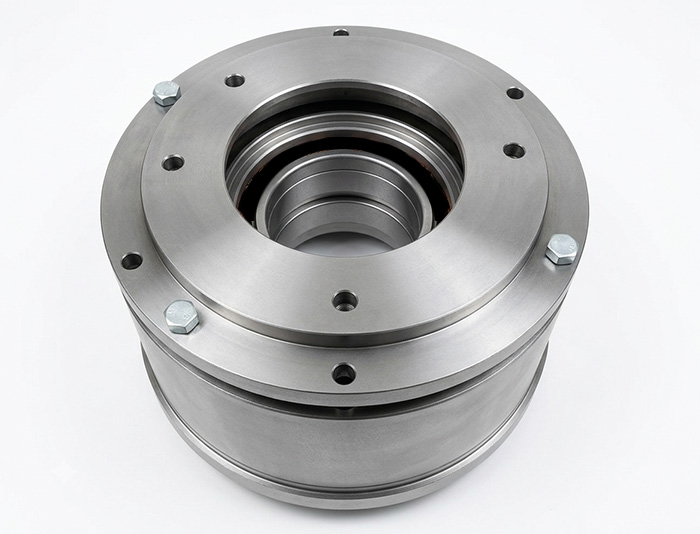

Стакан левый СМД-110 СМД-110(А)
Стакан левый СМД-110 СМД-110(А)
Номер чертежа: 1045011100-01
Материал: Ст35Л
Вес (кг): 156
Кол-во на машину: 1
Как точность геометрии корпуса подшипника спасает дробилку от критической аварии
Опытные механики, которые хоть раз сталкивались с капитальным ремонтом опорных узлов на щековой дробилке СМД-110, подтвердят: подшипниковый стакан — это фундамент всего вращающегося механизма. Стакан левый СМД-110 (включая модификацию СМД-110А) удерживает на себе мощный сферический роликоподшипник эксцентрикового вала. Этот узел принимает на себя колоссальные радиальные удары при разрушении горной породы, и малейшее отклонение в допусках или скрытый дефект литья здесь оборачиваются катастрофой.По нашему опыту, когда родной стакан изнашивается или трескается от усталости металла, снабженцы иногда пытаются сэкономить и берут б/у детали или комплектующие кустарной расточки. В полевых условиях это всегда вылезает боком: либо подшипник прокручивает в посадочном месте уже через неделю работы, либо из-за микроскопического перекоса узел начинает дико греться, уничтожая дорогой роликоподшипник и повреждая сам эксцентриковый вал. Давайте разберем, почему левый подшипниковый стакан требует хирургической точности при производстве.
Корпус подшипника СМД-110А левый: скрытые угрозы кустарного производства
Левая сторона дробилки имеет свои конструктивные особенности по распределению нагрузок от приводных шкивов и маховиков. Стакан подшипника щековой дробилки жестко монтируется в боковые стенки станины. Его главная задача — обеспечить мертвую фиксацию наружного кольца подшипника и полную соосность с правым опорным узлом.Типичные проблемы износа и дефекты неоригинальных стаканов:
- Прослабление посадочного контура (эллипсность). Если при чистовой расточке на заводе нарушены допуски, внутренний диаметр стакана получается больше положенного или уходит в «овал». Подшипник получает микролюфт, начинает проворачиваться, разбивая корпус подшипника СМД-110 и вызывая сильную вибрацию.
- Внутреннее напряжение и раковины в литье. Кустарная отливка без ультразвукового контроля (УЗК) часто таит в себе скрытые поры. Под воздействием постоянных знакопеременных нагрузок в карьере такой стакан левый СМД-110А может просто расколоться прямо во время дробления прочной породы.
- Нарушение параллельности торцов. Смещение привалочных плоскостей или канавок под лабиринтные крышки приводит к перекосу уплотнений. Смазка начинает стремительно вымываться, а внутрь узла устремляется абразивная каменная пыль.
Почему стакан левый СМД-110 от «ЛитКрафт» гарантирует долгую работу узла
Если вам нужно купить стакан левый СМД-110, способный выдержать не один сезон жесткой эксплуатации, запрашивайте комплектующие строго заводского исполнения. Компания «ЛитКрафт» производит корпуса подшипниковых узлов из высокопрочного литья, устойчивого к деформациям и динамическим ударам. Мы изготавливаем детали строго по оригинальным чертежам, выдерживая все заложенные конструкторами машиностроительные допуски.Каждый левый подшипниковый стакан нашего производства проходит прецизионную обработку посадочного места под подшипник на точных карусельных и расточных станках. Это гарантирует идеальную цилиндричность и плотную посадку, исключающую любые люфты при сборке дробилки.
Рекомендации инженера по монтажу запчастей СМД-110:
- Тщательная ревизия станины. Перед установкой нового стакана обязательно проверьте геометрию посадочного гнезда в самой раме дробилки — если оно разбито, новый стакан не сядет правильно.
- Проверка совместимости серий. Заказывая запчасти СМД-110 от производителя, всегда сверяйте точный чертежный номер и год выпуска оборудования, так как у моделей СМД-110 и СМД-110А крепежные элементы и размеры лабиринтных проточек могут незначительно отличаться.
- Использование качественного инструмента. Запрессовка подшипника в стакан должна производиться строго по технологии, без использования кувалд, которые могут вызвать микротрещины в чугуне или стали корпуса.
По запросу
